半挂车和牵引车的联接

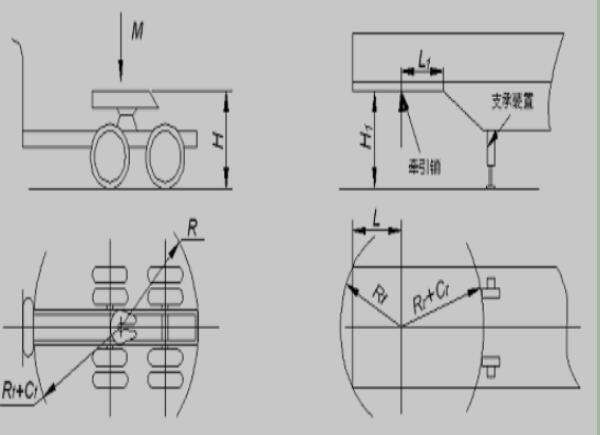

半挂车和牵引车的联接尺寸下图所示，图中H为牵引座无负荷时接合面离地高度；H 1为支承装置起升后半挂车结合面离地最小值；Cf、Cr不小于70mm。M不小于8.5t的L、Rf、H 、H 1和L1值适用于半后轴牵引车，也适用于双轴牵引车。

半挂车和牵引车的联接尺寸

半挂车和牵引车的联接尺寸

表2-1 半挂车连接装置互换尺寸

M(t)	L最大	Rf最大	Rr最大	H(mm)	H1（mm）	L1（mm）
≤ 4	800	1400	1310	1130~1160	1080~1110	550
＞ 4～6.5	900	1540	1470	1130~1187	1080~1137	550
＞ 6.5～8.5	1000	1600	1550	1187~1226	1137~1176	750
＞ 8.5～10	1000	1600	1667	1226~1315	1176~1265	750
＞10～17	1200	2000	1900	1250~1400	1200~1350	750
＞ 17	1600	2050	2200	不大于1400	不大于1350	750

一、半挂车的前回转半径和牵引车的间隙半径

半挂车的前回转半径Rf是指牵引销中心至半挂车前端最远点水平面内投影的距离。牵引车的间隙半径Rf Cf是指牵引座中心至驾驶室后围或备胎架（或其它福建，如空滤器等）的最近水面内投影的距离。为了保证半挂车和牵引车在运行中不产生干涉，一般要求（Rf Cf）-Rf ≥ 150 mm 。

二、半挂车的间隙半径和牵引销的后回转半径

半挂车的间隙半径Rr Cr是指牵引销中心至支承装置上最近点水平面内投影的距离。牵引车的后回转半径R是指牵引座中心至牵引车车架后端最远点水平面内投影的距离。一般要求（Rr Cr）-R ＞ 70 mm 。

三、半挂车的前悬距离

半挂车的前悬距离L是指半挂车牵引销中心至半挂车最前端水平面内投影的距离。

四、半挂车相对于牵引车的前俯角和后仰角

前俯角和后仰角如下图所示。

半挂车和牵引车的联接

前俯角α是指半挂车前端最外点和牵引车车架相碰时，半挂车和牵引车在纵向平面内的相对夹角；后仰角β是指变截面前的纵梁下翼板和牵引车尾端相碰是在纵向平面内的相对夹角。

通常前俯角α= 7o～14o，道路条件好时，取小值，道路条件差时，取大值。后仰角对于普通公路运输β= 8o～10o，对于越野运输β=15o左右。
